私たちが電子機器やDIYプロジェクトに取り組むとき、はんだ付けは欠かせない技術です。このプロセスは、部品をしっかりと接続し、信号を正しく伝えるために重要です。初心者から専門家まで、はんだ付けのスキルは、モノづくりの楽しさを広げる鍵となります。
はんだ付けの基本
はんだ付けは、電子機器の組み立てや修理に必要な基本的な技術です。作業の精度が信号の伝達に大きく影響します。以下に、はんだ付けに関する詳細な情報をまとめます。
はんだ付けとは
はんだ付けとは、電子部品を基板に接続するために金属のはんだを溶かして固まることで、電気的に導通させる技術です。はんだは、通常、スズと鉛の合金から成り、熱を加えることで溶けます。部品同士をしっかり結びつけることで、安定した電流の流れを建立します。
はんだ付けの歴史
はんだ付けの歴史は、19世紀初頭に始まります。当初は手作業で行われており、主に金属製のジェリーはんだが使用されました。進化を続け、20世紀にはより高性能な無鉛はんだが登場しました。これにより、環境問題への対応も進み、多くの産業で採用されています。
以下、はんだ付けの基本的なステップを示します。
- 必要な材料を準備する。 はんだ、はんだごて、フラックス、ピンセット、基板や部品を用意します。
- はんだごてを加熱する。 目安として、350℃前後に設定します。
- 部品を基板に置く。 ピンセットを使用して、正しく配置します。
- フラックスを塗布する。 接続部分に塗り、はんだを付けやすくします。
- はんだごてを当てる。 部品の足と基板に触れさせ、すぐにはんだを追加します。
- はんだが冷却するのを待つ。 はんだが固まるまで数秒待ちます。
- 接続を確認する。 ピンがしっかりと固定されているかをチェックします。
使用する道具
はんだ付けには、適切な道具が重要です。ここでは、基本的な道具の紹介とその使い方について詳しく説明します。
はんだごて
はんだ付けの作業に不可欠なのが、はんだごてです。温度調節機能があるものを選ぶと便利です。以下のステップで使い方を確認します。
- はんだごてをコンセントに接続する。
- 設定温度に達するまで待つ。 一般的には350℃程度が適切。
- 先端を清掃する。 ブラシやスポンジを使用。
- 部品に触れたら、すぐに作業を行う。
はんだ
次に必要なのが、はんだです。はんだ種類によって、用途が異なります。無鉛はんだが環境に優しく、利用が推奨されることが多いです。使用方法は以下の通りです。
- はんだの巻かれた部分を確認する。 直径が1.0mmから1.5mmが使いやすい。
- はんだごてで熱した部品に近づける。 部品が温まってから加える。
- はんだを溶かし、接合部分に十分な量を流し込む。
- 冷却するまで手を離さない。
その他の道具
はんだ付け作業を行う際、他にも役立つ道具があります。以下の道具があると効率が向上します。
- フラックス：はんだの流れを良くし、酸化を防ぐ。
- ピンセット：小さな部品を扱う際に便利。
- カッター：余分なはんだを切り取るため。
- 安全眼鏡：目を保護するため。
はんだ付けのプロセス
はんだ付けは、電子部品を正確に接続するための重要な技術です。以下に、はんだ付けのプロセスを詳しく説明します。
準備作業
- 必要な材料を揃える
はんだ、フラックス、はんだごて、ピンセット、カッター、安全眼鏡、基板を用意します。
- 作業エリアを整理する
クリーンで明るい作業スペースを確保し、材料や道具を手の届く場所に配置します。
- 安全対策を確認する
安全眼鏡を着用し、換気を確認します。化学物質や高温に注意を払います。
実際のはんだ付け手順
- はんだごてを加熱する
はんだごてをコンセントに接続し、設定温度に達するまで待ちます。
- 先端を清掃する
はんだごての先端をスポンジやウエスで清掃し、酸化物を取り除きます。
- 部品を配置する
基板に部品を正しく配置し、ピンを通します。
- フラックスを塗布する
接続部分に適量のフラックスを塗ります。
- はんだを追加する

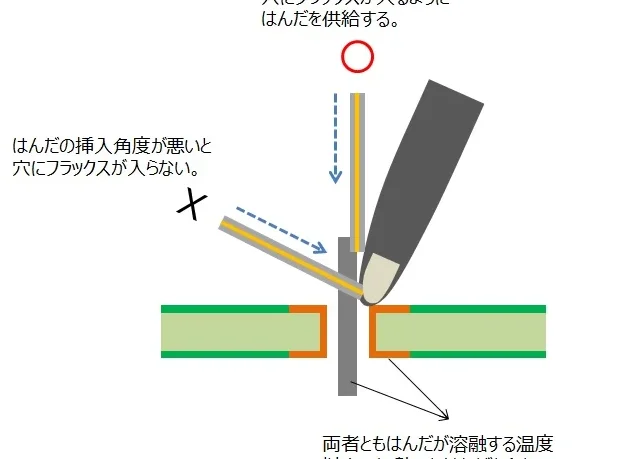

はんだごての先端を部品の足に触れさせ、はんだを追加します。溶けたはんだが部品に流れることを確認します。
- 冷却を待つ
はんだが冷えて固まるまで数秒待ちます。この間、部品を動かさないようにします。
- 接続を確認する
最後に、接続がしっかりしているか、テスターで確認します。導通があることを確かめます。
よくあるトラブルと対策
はんだ付け中に発生するトラブルはさまざまですが、正しい対策を講じることで改善可能です。以下に一般的なトラブルとその対策を示します。
はんだ付け不良の原因
はんだ付けが不良になる原因は、いくつかの要素が考えられます。
- 温度不足 – はんだごての温度が足りないと、はんだが適切に溶けない。
- 不十分なフラックス – フラックスが少ないと、酸化物ができやすく、接続が悪くなる。
- 不良な部品の配置 – 部品が正しく配置されていないと、はんだ付けがしづらくなる。
- はんだの種類の誤選択 – 使用するはんだの種類によって、冷却速度や接続性が変わる。
- はんだごての清掃不足 – 先端が汚れているとはんだが正しく付着しない。
トラブルシューティング方法
トラブルが発生した際の対策手順は以下の通りです。
- はんだごての温度を確認 – 設定温度が正しいかどうかをチェック。
- フラックスを再塗布 – 不足している場合は、追加で塗布し、酸化物を除去。
- 部品の再配置 – 不適切な配置を見直し、正確に配置する。
- 適切なはんだを選択 – 使用する材料の特性を確認し、適切なものに変更。
- はんだごての先端を清掃 – 清掃を行い、再度作業を行う。
はんだ付けの応用
はんだ付けは、電子機器やDIYプロジェクトで幅広く応用される技術です。このセクションでは、はんだ付けの具体的な使用例を紹介します。
電子機器でのはんだ付け
電子機器の製作や修理におけるはんだ付けの重要性は高いです。以下のステップで進めます。
- 必要な材料を揃える: はんだごて、はんだ、フラックスなどを準備します。
- 作業 area を整理: 余分な物を片付け、安全に作業できる環境を整えます。
- 基板を確認: 正しい部品の配置や入出力位置を確認します。
- 部品を固定: ピンセットなどを使用して部品を所定の位置に固定します。
- フラックスを塗布: 接続部分にフラックスを施し、はんだが流れやすくします。
- はんだ付けを行う: はんだごてを部品と基板に当て、はんだを加熱し流し込みます。
- 冷却を待つ: はんだが固まるまで数秒待ち、接続がしっかりしているか確認します。
DIYプロジェクトにおけるはんだ付け
DIYプロジェクトでもはんだ付けは重宝されます。以下の手順で進めます。
- プロジェクトの計画: 作りたいものを決め、必要な部品をリストアップします。
- 材料を調達: 電子部品や工具を購入します。
- 作業の準備: 作業エリアを整え、各種工具を準備します。
- 部品を配置: 図面や回路図に従って、部品を配置します。
- はんだ付けを実施: コツを使って、部品をしっかりと接続します。
- 配線の確認: 接続が正しいか、念入りにチェックします。
- テストを行う: 完成後、動作確認を行い、問題がないか確認します。
Conclusion
はんだ付けは私たちのモノづくりの世界において欠かせない技術です。正しい手法を身につけることで、初心者でも高品質な接続が実現できます。必要な道具や材料を理解し、トラブルシューティングの方法を知ることで、よりスムーズに作業を進められるでしょう。
私たちがはんだ付けをマスターすることで、電子機器の製作や修理が一層楽しくなります。今後のプロジェクトにぜひ活かしていきましょう。
